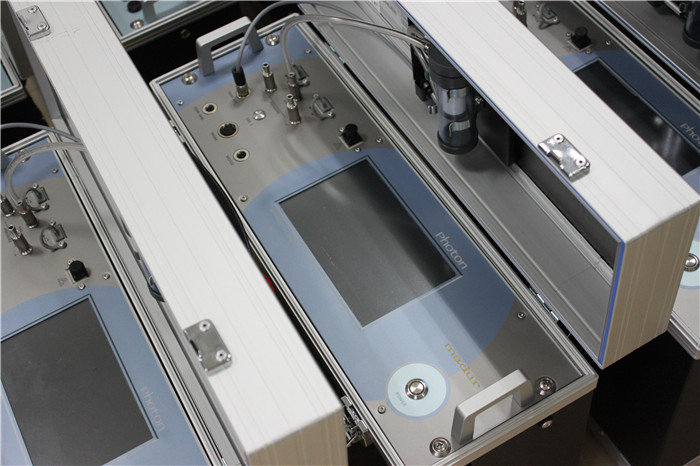

紅外煙氣分析儀：高溫紅外分析儀是利用紅外線進行氣體分析
高溫紅外分析儀利用紅外線進行氣體分析。它基于待分析組分的濃度不同，吸收的輻射能不同，剩下的輻射能使得檢測器里的溫度升
高不同，動片薄膜兩邊所受的壓力不同，從而產生一個電容檢測器的電信號，從而間接測量出待分析組分的濃度。
高溫紅外分析儀由兩個獨立的光源分別產生兩束紅外線該射線束分別經過調制器，成為5Hz的射線。根據實際需要，射線可通過一濾光
鏡減少背景氣體中其它吸收紅外線的氣體組分的干擾。
紅外線通過兩個氣室，一個是充以不斷流過的被測氣體的測量室，另一個是充以無吸收性質的背景氣體的參比室。工作時，當測量室
內被測氣體濃度變化時，吸收的紅外線光量發生相應的變化，而基準光束（參比室光束）的光量不發生變化。從二室出來的光量差通過檢
測器，使檢測器產生壓力差，并變成電容檢測器的電信號。此信號經信號調節電路放大處理后，送往顯示器以及總控的CRT顯示。該輸出信
號的大小與被淵組分濃度成比例。
檢測器是薄膜微音器。接收室內充以樣氣中的待淵組分，兩個接收室中間用一個薄的金屬膜隔開，在兩測壓力不同時膜片可以變形產
生位移，膜片的一側放一個固定的圓盤型電極。可動膜片與固定電極構成了一個電容變進器的兩極。整個結構保持嚴格的密封，兩接收氣
室內的氣體為動片薄膜隔開，但在結構上安置一個大小為百分之幾毫米的小孔，以使兩邊的氣體靜態平衡。輻射光束通過參比室、測量室
后，進入檢測器的接收室。被接收室里的氣體吸收，氣體溫度升高，氣體分子的熱運動加強，產生的熱膨脹形成的壓力增大。當測量室內
通入零點氣（N2）時，來自兩氣室的光能平衡，兩邊的壓力相等，動片薄膜維持在平衡位置，檢測器輸出為零。當測量室內通入樣氣時，
測量邊進入接收室的光能低于參比邊的，使測量邊的壓力減小，于是薄膜發生位移，故改變了兩極板問的距離，也改變了電容量C。
